Varilla Corrugada

producto-Varilla_corrugada-4
producto-Varilla_corrugada-2
producto-Varilla_corrugada-1

NMX–B-506 ASTM-A615M ASTM-A706M

Descarga la ficha completa
Download in english

Categoría:

Largos

La varilla fabricada por GRUPO ACERERO cumple con los más altos estándares de calidad, apegados a las normas nacionales e internacionales. NMX-B-506-CANACERO-2019.

Además se fabrican pedidos especiales de productos con diferentes características físicas y químicas según los requerimientos de nuestro mercado (soldabilidad, ductilidad, diámetros y largos).

Dimensiones Nominales NMX-B-506

No. Designación Medida Diámetro Área de sección transversal Peso nominal
in mm in2 mm2 lb/ft kg/m
3 3/8” 0.375 9.5 0.11 71 0.376 0.560
4 1/2” 0.500 12.7 0.20 127 0.668 0.994
5 5/8” 0.625 15.9 0.31 198 1.043 1.552
6 3/4” 0.750 19.0 0.44 285 1.502 2.235
8 1” 1.000 25.4 0.79 507 2.670 3.973
10 1” 1/4 1.270 31.8 1.27 794 4.303 6.225
12 1” 1/2 1.500 38.1 1.76 1140 6.464 8.938

Propiedades Mecánicas NMX-B-506

No. Designación Resistencia a la tensión, mín. kg/cm Esfuerzo de fluencia, 2 mín. kg/cm2 Alargamiento en 200 mm, mín. %
3, 4, 5, 6 6,300 kg/cm2 4,200 kg/cm2 9
8 8
10,12 7

Propiedades Mecánicas al doblado NMX-B-506

No. Designación Grado 60 (42)
3, 4, 5 3 1/2 d
6, 8 5d
10 6d
12 8d

Dimensiones nominales ASTM A706/A706 M

No. Designación Medida Diámetro Área de sección transversal Peso nominal
in mm2 in2 mm2 lb/ft kg/m
4 1/2” 0.500 12.7 0.20 127 0.668 0.994
5 5/8” 0.625 15.9 0.31 199 1.043 1.552
6 3/4” 0.750 19.1 0.44 284 1.502 2.235
8 1” 1.000 25.4 0.79 510 2.670 3.973
10 1” 1/4 1.270 32.3 1.27 819 4.303 6.404

Propiedades mecánicas ASTM A 706/A706 M

No. Designación
Resistencia a la
tensión min,
psi [Mpa]
Esfuerzo de
fluencia, min, psi
[Mpa]
Esfuerzo de
fluencia, max,
psi [Mpa]
Alargamiento en
200 mm, min, %
4, 5, 6 80 000 [550] 60 000 [420] 78 000 [540] 14
8,10 12

Propiedades mecánicas al doblado ASTM A 706/A706 M

No. Designación Grado 60 (42)
4, 5 3d
6, 8 4d
10 6d

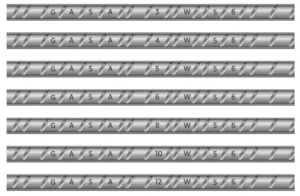

Marcado

marcado gasa

a IDENTIFICACIÓN DEL FABRICANTE GASA
b NO. DESIGNACIÓN DE LA VARILLA 3,4,5,6,8,10,12
c
DESIGNACIÓN DE LA NORMA
(NMX-B-506-CANACERO-2019)
 N
DESIGNACIÓN DE LA NORMA (Standard ASTM A-706) W
DESIGNACIÓN DE LA NORMA (Standard /ASTM A-615) S
DESIGNACIÓN DE LA NORMA (Standard ASTM A-706/ASTM A-615) WS
d IDENTIFICACIÓN DEL GRADO DE VARILLA 42, 52, 60
e Denominación del país de origen “México”

marcado normal

Especificaciones de Presentación Varilla Doblada y Recta

Diámetro Presentación Longitud Varillas por tonelada (según largo)
3/8” Doblada 12.0 m 149 a 154
3/8” Recta 12.0 m 149 a 154
3/8” Recta 9.00m 199 a 207
3/8” Recta 9.15 m 196 a 204
1/2” Doblada 12.0 m 84 a 86
1/2” Recta 12.0 m 84 a 86
1/2” Recta 9.00m 111 a 115
1/2” Recta 9.15.m 110 a 113
5/8” Recta 12.0m 53 a 55
3/4” Recta 12.0m 37 a 38
1” Recta 12.0m 21
1” 1/4 Recta 12.0m 13
1” 1/2 Recta 12.0m 9

NOTA: Corte a medida según necesidades del cliente (largos especiales). Diferentes tipos de corruga según las necesidades del consumidor final.

Especificaciones de Presentación Varilla en Rollo

No. Designación Diámetro mm Peso kg Diámetro Interno m Diámetro Externo Largo m
3 9.5 2,300 kg. aprox 0.91 - 0.99 1.15 - 1.20 1.80 a 1.98
4 12.7
5 15.9

Gracias a su contenido de material regional y reciclado , este producto contribuye a la obtención de los siguientes créditos LEED:

LEED v4:
• Prerrequisito MRp: Contruction and demolition waste management planning.

• Crédito M12: – Construction Waste Management.
• Building Product disclosure:
– Material ingredients
– Sourcing of raw materials

CRÉDITO M12:
• MCr2: Construction Waste Management.
• MRc4: Recycled Content.
• MRc5: Regional Materials.
